继2020年【钲成世纪】中标广东广播电视台二楼北演播室简易化高清改造项目，公司专业化的施工兼系统性的培训，以及无微不至的服务，公司获得了广东广播电视台多位专家的充分肯定。随之陆续完成了：

1）广东广播电视台4K转播车配套设备项目

2）广东广播电视台4K转播制作配套设备项目

3）广东广播电视台直播演播室增补应急倒换设备购置项目

4）广东广播电视台简单设备购置项目

2021年对于公司来说更是迈上新台阶的大好时机，再次成功中标广东广播电视台体育频道中插广告网络化送播技术改造项目。

项目介绍

广东广播电视台为了提高节目生产效率，解决体育节目网络化送播问题，拟增加相应的网络设备和播出设备，将广东广播电视台主楼二楼东、西演播室与播出整备系统互联（播出整备系统已经敷设到11楼），实现体育频道在二楼演播室对存储在播出整备系统中的文件进行 抓取、预审和播出功能。

系统设计充分考虑制播流程文件化、网络化的发展方向，在演播室部署广播级视频服务器，逐步替换传统蓝光录像机，彻底解决体育节目网络化送播问题，提高生产效率。

总体的如下：

（1）配置2台H3C NS-SecPath-F5030-6GW+M2防火墙和2台H3C LS-5560X-30C-EI交换机部署在中心机房公共机柜组成一个专用网络，采用两路单模光纤与播出部整备系统 进行网络连接，单条链路带宽要求10Gbps。

（2）配置3套GV T2-4K-pro广播级视频服务器，采用“本地+共享”模式部署。每个演播室本地配置1套视频服务器作为主视频服务 器，在中心机房公共机柜配置1套共享视频服务器作为两个演播室的备视频服务器。每台视频服务器都连接至2台交换机。

（3）配置1套MATROX XTO3-N3208TX控制系统对共享视频服务器进行控制，通过远程控制的方式实现二楼东、西演播室使用共享视频服务器功能。

（4）视频服务器通过FTP协议从播出整备系统抓取文件至本机，在二楼演播室实现文件的预审和播放。

附：

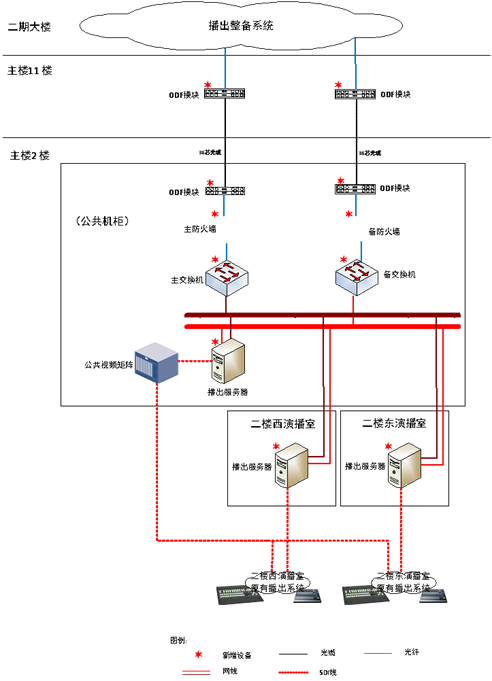

系统示意图

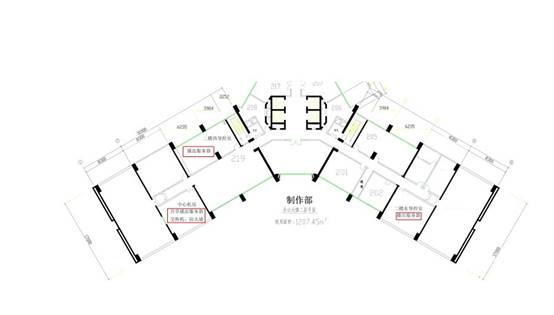

设备分布图：

主要产品介绍：

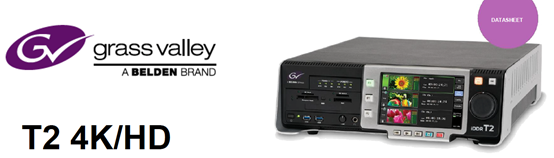

1、 设备名称：广播级视频服务器 品牌：GV 型号：T2-4K-pro

录制/ 播放/ 转码/ 传输一体化工作站

T2 4K 最新系列数字硬盘录放机为广播电视和专业视频用户带来了4K DCI/ UHD 或HD全高清的采集、录制、编辑、播出、格式转码、文件传输解决方案。从现场直播到制作、播出，提供了无与伦比的灵活性和可靠性，这对于直播任务至关重要。

·Grass Valley (草谷公司)推出了全新的T2 4K系列数字硬盘录放机，提供灵活强大的编解码功能，对4K DCI / 4K UHD / HD / SD等格式均可以进行上载，播放，转码，传输，编辑和内容管理。

·将传统录像机的外观和按键功能、触摸屏和工作站操作相结合，带有jog/shuttle控制功能，操作快速直观，在4K(UHD/DCI)模式下，支持4K素材1通道录制或播放。在高清模式下，支持HD/SD素材1通道录制和2通道播放。Pro/Elite还可支持3通道播放。

·清晰的7英寸LCD触摸屏能够显示高质量图像，配合专属操作系统，可以轻松实现素材管理、编辑、剪切、播放，以及快速创建播放列表。

·后面板提供视频/音频/遥控/ LTC接口，可通过USB 3.0接收文件或通过标准千兆以太网网络传输数据，并支持各种文件格式，包括Grass Valley HQX，XAVC，XAVCS，XDCAM，P2，AVC-ULTRA，Apple ProRes 422，Avid DNxHD和MPEG-2文件。

·T2 4K系列数字硬盘录放机还支持通过制作切换台、大屏切换器、音频处理器等组建起功能更强大的显示播放系统。每台T2 4K设备都具备2通道HD / SD独立编辑或监看，可以将视频素材灵活的分配给2个独立播放系统，可以轻松实现大屏无缝拼接或3D视频播放。

录制/播放

支持4K/高清工作模式实时切换，无需重启系统。

支持4K DCI/4K UHD(up to 59.94p/50p)。

4K模式支持1通道录制(2160p: 1 in 0 out mode)。

4K模式支持1通道播放(2160p: 0 in 1 out mode)。

4K模式4*3G输入或输出。支持SQD和2SI模式。

播放通道具备4KóHD素材实时转换功能。支持XAVC Class 300文件直接播放和5倍速源码导入播放，效率非常高。

高清模式支持录制/播放同时工作，支持3通道同时独立工作 (1080p: 1 in 2 out mode或0 in 3 out mode) 。

高清模式支持720p to 1080p/i帧率交叉变化。

高清模式2通道播放支持键/填充同步，大屏无缝拼接，多屏显示，3D播放。

高清模式支持自动输出当前录制的信号。支持10bit录制并可进行AVI或MXF文件封装。直接录制成AVI（Grass Valley HQX），或MXF （Grass Valley HQX，XDCAM，ProRes，DNxHD）格式可选。

支持E to E模式（Electric to Electric）。

支持视频环出监看，高清监看输出口可对R1/P1/P2通道灵活指派。监看输出信号支持正计时/倒计时/音频电平字符监看，支持通道+监看同时输出字符/仅监看输出字符。

录制同时传输文件到网络非编或USB移动硬盘，实时转码成MXF、MOV文件，兼容各品牌非编。导出的MXF文件即刻在播放通道回放。

录制时长4K:3.5小时，高清超过28小时，XDCAM HD422(50 Mb/s)72小时。

3.5 hours: 4K DCI (4096x2160) 59.94p @ Grass Valley HQX (1.2 Gb/s)

7.5 hours: 4K DCI (4096x2160) 29.97p @ Grass Valley HQX (600 Mb/s)

3.5 hours: 4K UHD (3840x2160) 59.94p @ Grass Valley HQX (1.2 Gb/s)

7.5 hours: 4K UHD (3840x2160) 29.97p @ Grass Valley HQX (600 Mb/s)

14 hours: HD (1920x1080) 59.94p @ Grass Valley HQX (300 Mb/s)

28 hours: HD (1920x1080) 59.94i @ Grass Valley HQX (150 Mb/s)

72 hours: HD (1920x1080) 59.94i @ XDCAM HD422 (50 Mb/s)

150 hours: HD (1440x1080) 59.94i @ XDCAM HD (35 Mb/s)

2、设备名称：控制系统 品牌：Matrox 型号：XTO3-N3208TX/ XTO3-N3208RX

低比特率下的卓越远程性能

Extio TM 3.Matrox KVM系列最新产品是世界上第一个以前所未有的低比特率提供4K60p 4：4：4 UHD性能和多显示能力的IP KVM扩展器。利用标准的千兆以太网（GbE）网络，Extio3可以与商用（COTS）网络交换机一起工作，并大大降低了各类需要KVM矩阵交换的解决方案总成本。

Matrox Extio3 IP KVM扩展器有助于将硬件集中在恒温控制的服务器机房，以提高安全性，保护系统免受环境危害，减少系统噪声和热量排放。通过Matrox Extio3 IP KVM扩展器可以无缝远程访问这些系统，并能够智能控制多个系统的IP网络。这非常适合于工业自动化、过程控制、智慧医疗、物联网、应急调度中心、军事国防、智慧政务、广电融媒体和后期制作，以及许多其他行业和应用。

性能优越

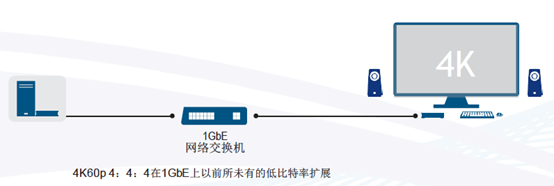

· 以前所未有的低比特率扩展超高分辨率桌面 ( 3840 x 2160@60Hz）4K60p 4：4：4 UHD IP KVM扩展。

· 单台支持4路1920x1080@60Hz信号以及键盘鼠标控制。

· Matrox专利技术提供原始的图像质量，流畅的视频播放，以及出色的键盘和鼠标响应能力。

灵活操作

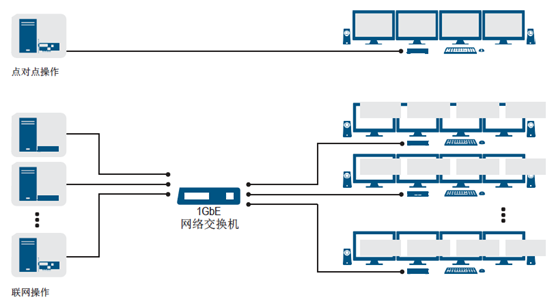

· 部署作为点对点或网络化的KVM扩展器，随着需求的扩大而发展。

· 通过线缆传输信号，或可选择升级到多模或单模光纤支持。

· 在IP上创建可伸缩的KVM矩阵，支持一对一、一对多、多对一或多对多的配置。

· 使用Aggregator Mode*扩展和查看远程站上的多个桌面，将鼠标移动到目标桌面来控制系统，非常简单。

易于使用的Matrox Extio中央管理软件和API

所有联网的Extio3 IP KVM扩展器的安全集中管理，都通过Matrox Extio中央管理器进行，软件操作简单，用于配置、管理和监视Extio3发射机和接收机单元。Extio Central Manager提供对网络的智能控制，具有直观的界面，便于发现网络化的Extio单元，管理连接，并设置设备参数。Extio中央管理器软件免费，能够与所有联网的Extio设备一起工作，以提供对IP KVM安装的智能控制。

设备设置

自动发现子网上的所有单元，并手动添加子网外的单元。支持自定义单元名称，便于识别它们，并创建设备的逻辑组，通过同时对多个单元应用相同的设置来过滤视图并节省时间。管理主机系统和显示器之间的EDID通信，以简化部署。设置网络冗余，以便在通信链路故障的情况下进行自动故障转移操作。

连接管理器

创建和管理Extio3发射机和接收机单元之间的连接。将任一主机系统通过路由连接到任一远程用户站，形成一对一、一对多、多对一或多对多的配置，以便在标准千兆网络上轻松构建可伸缩的KVM矩阵交换环境。

安全访问

通过密码保护的KVM环境，直接通过Extio中央管理器创建和管理用户权限，或者使用Micros of tActiveDirectory Services管理用户授权身份验证。通过使用HTTPS在网络上发送控制命令的安全通信协议以及通过发送AES加密的音频、视频和USB信号来进一步保护安全。Extio3提供了只支持键盘和鼠标等USB接口设备（HID）的选项，可以设置为要么阻止所有USB2.0设备，要么阻止白名单批准以外的设备。
