SMPTE ST 2110 通过 100G IP 接口提供 4K 和高清支持索尼的 IP 现场制作系统通过基于 100G 的 IP 接口板支持 SMPTE ST 2110 媒体传输和 AMWA NMOS 控制和管理层标准,从而实现高效、灵活的工作流程。传统系统需要多种类型的电缆来传送各种信号(视频、音频、参考、元数据和控制数据),而 SMPTE ST 2110 使用一根网线即可连通标准网络交换机。100G IP 板支持输入或输出转换。还可以使用 SNMP 代理软件进行远程监控。
可针对 4K 操作进行升级XVS-7000 可针对 4K 制作进行轻松升级,方便用户在其工作流程需要时改造切换台。XVS-7000 采用的处理器可根据每个特定用户的操作方式、分辨率、帧率、输入输出数量、M/E 级数等等进行配置,以满足他们的不同需求。对于 4K,输入和输出均可分配。切换台可在 4K、高清和标清之间进行上下格式转换。此外,它还提供 4K CG 划像功能。
可共享资源以用于多种制作支持资源共享可提供灵活高效的制作环境,配置单个处理器即可执行多种不同的任务。可将诸如输入/输出、混合效果库等处理功能分配给设施内外的不同控制面板,进而提供可扩展的本地和/或远程操作能力。
可在 4K、高清和标清之间进行上下变换XVS-7000 切换台允许使用可选格式的转换板 XKS-8460 以及 100G IP、12G-SDI 和 3G-SDI 输入板在 4K、高清和 SD 之间进行升频/降频/交叉/横向转换。这些选项提供 4K (2160p) 和高清(1080p、1080i)以及高清(1080p、1080i 和 720p)和 SD(480i 和 576i)之间的上下转换,还提供 4K 2SI 和 4K SQD 之间、1080i 和 720p 之间的交叉转换。
多种 M/E 模式选择通过 XVS-7000 的高级混合效果模式,可将控制台配置为同时控制主 M/E 输出以及该 M/E 中的子混合效果。多节目 2 模式是为同一节目制作多种输出的理想之选,例如对同一 M/E 内足球赛的“无附加”和“附加”转播。
适用于每个键控器的可调节 Resizer 功能Resizer 功能允许您借助可调整参数,如展开、收缩、查找、X 轴旋转和 Y 轴旋转来对每个键控器创建简单的 2.5D DME 效果。
带有高清 CG 划像的增强帧存系统提供高清 CG 划像以及音频。处理器具有增强的帧存系统,可立即调用最多 5,000 帧(相当于大约 160 秒的电影)作为高清源使用。另外,可从嵌入式大容量 SSD 驱动器直接获得更多帧。
色彩校正功能色彩校正 (CCR) 功能是各路 AUX 输出的标配。CCR 也可用于支持格式转换的输入。
可选的集成 DME 处理器通过新的 4K DME 选购板,4K 系统可提供多达 4 个高清通道 3D DME 或 2 个 4K 通道 3D DME,同时兼具 3D 线性效果和 3D 非线性效果。
外部设备控制视频服务器和图形系统等外部设备可以使用 MKS-X7700 或 MKS-X2700 设备控制单元通过 RS-422 和 IP 进行控制。该系统支持多种远程协议,包括 VDCP、Odetics、AMP 和 Rosstalk。
灵活的 X-Panel 可分配模块化设计?ICP-X7000 X-Panel 采用模块化风格设计、OLED 显示窗、RGB XPT 按键以及液晶按键区,提供灵活的面板配置。按键布局也经过重新设计。X-Panel 的安装方式灵活,可平板式或曲面式安装,甚至可分离后在两个位置安装。XPT FlexiPad 允许根据操作者的偏好进行功能映射自定义。
Virtual Panel、Virtual Menu 和 Virtual Shot Box 将带来更多控制的自由XVS 系列切换台可使用 Virtual Panel、Virtual Menu 和 Virtual Shot Box 等 Web 应用程序通过以太网进行远程控制。 Virtual Panel 是控制面板的一种图形用户界面版本,可以方便地进行配置,从而适应用户的偏好。使用 Virtual Shot Box 可对按键和功能进行自定义,以便您根据需要分配宏、快照、ShotBox、XPT 切换和其他功能,而 MKS-X7011 菜单面板上的操作菜单可在 Virtual Menu 应用程序中使用,从而自由地进行工程操作。 这些应用程序可以在 PC 或平板电脑* 上通过 Web 浏览器和网络连接进行使用。 * 不建议将平板电脑用于 Virtual Panel。
使用这类应用程序将实现更多可能。例如,可将 Virtual Shot Box 与控制面板结合起来用作额外拍摄盒按钮,或从诸多地点辅助主切换台操作员。此外,主播或主持人可以亲自使用它,切换从体育馆以及更多地方传过来的实况图像。
| 12G-SDI 接口12G-SDI 输入输出板进一步扩展了 XVS 接口选项阵容。12G-SDI 接口板带有板载输入格式转换器,输入信号可转换为适当的视频信号。

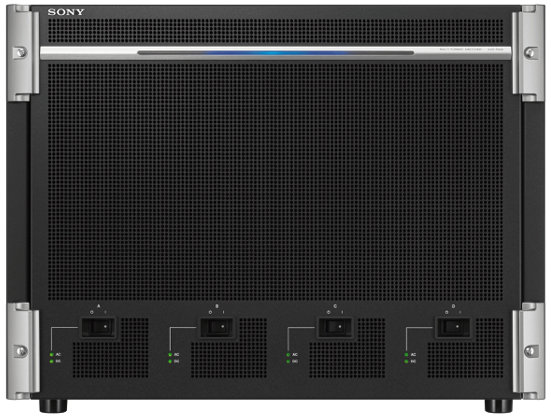

配置灵活度高、可轻松扩展XVS-7000 可根据操作方式、分辨率、帧率、输入/输出数量、M/E 级数等自由进行配置,从而满足特定需求。
大型高清制作系统的 6 级 M/E6 级 M/E 功能帮助您在大型高清制作中进行操作。* * 6 级 M/E 具有 Split M/E 功能。
用于高清的 112 路输入和 48 路可分配输出根据输入选项配置,输入可具有格式转换功能。另外还提供附加的格式转换器输出* 和 2 路多画面输出。
* 附加的格式转换器输出的数量取决于格式选择,数量范围为 4 到 16 个。
支持各种视频格式4K 2160p (2SI/SQD)/59.94、50 4K 2160PsF(1.5G 四链路)/29.97、25、24、23.98 1080p Level-A/59.94、50 1080i/59.94、50 1080PsF/29.97、25、24、23.98 720p/59.94、50
M/E 卡上的复杂分层单个 M/E 卡上有 8 个高清键控器或 4 个 4K 键控器,支持复杂的分层技巧。键控器都可独立于主衰减器进行自动转换控制,您可以通过独立划像、DME 划像或渐变来逐个插入或移除键。4K 和高清产品中均提供具有 2.5D Resizer 和色度键的所有全功能键控器,以及具有线性和 4K 亮度键的附加辅助键控器*。
* 辅助键控器是另外附加的键控器,可以针对 4K 内容进行线性和亮度键控。在新款混合效果板 XKS-7215 上,所有键控器将是全功能键控器。
精确效果Fine key 技术可精确调整键的位置和键边缘宽度,调整范围在这些切换台的子像素水平 8H 范围内。XVS-7000 具有索尼独有的 Processed Key 模式和 DME-link 功能,为用户提供更强大的功能和便利性。
辅助母线输出上的混合功能切换台可实现混合切换,而并非在辅助母线输出上进行直切切换。
借助可编程宏简化的实时操作在时间紧、不容许出现操作错误的现场环境中,宏的作用非常大。用户可使用 FlexiPad 模块或 UTIL/ShotBox 模块轻松记录操作顺序,然后存储并分配给所需目标按键。宏命令不但能够录制复杂的面板操作顺序,也可以将菜单操作录制为菜单宏。使用控制面板或触摸屏显示菜单,可直接进行宏命令编辑。对于 3.4 版之后的软件,可同时运行多个宏命令。
智能的多功能 Tally 系统XVS-7000 可提供一种智能化多功能 tally 系统,通过并行 tally 端口、串行 tally 端口和 IP 端口实现切换台和路由器 tally 功能的无缝集成。可在切换台系统中对多个直播和录制 tally 进行编程,即便是复杂的 tally 需求,也能轻松得到满足。只用在 MKS-X7700 中添加 tally 板或使用 MKS-X2700 即可轻松获得额外的并行 tally 端口。
多面板配置为您提供更多选择可连接多达四个控制面板,以进一步增加制作选项。
|
