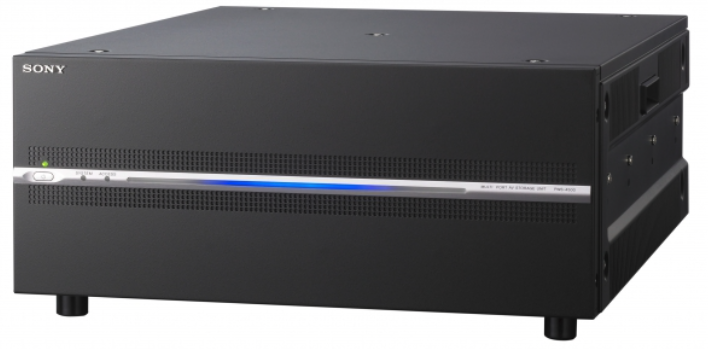

PWS-4500(PWS4500)
适用于 IP 网络的 4K/高清多端口音视频存储单元
简介
PWS-4500 现场直播服务器系统是采用 IP 技术的索尼下一代 4K/高清现场制作解决方案的关键要素之一。
PWS-4500 汇集了 PWS-4400 的功能，包括 XAVC（4K 和高清）和 Avid DNxHD? 录制功能*、灵活的输入输出配置和 HFR 录制功能。另外，PWS-4500 还增加了 IP 接口、文件共享功能 (Share Play) 和冗余电源。而且，还可以使用各种可选的配件灵活地配置该系统，使其可以用作具有较少 I/O 的经济高效的普通高清制作，或者用作支持 4K 和高清格式、SDI 和 IP 接口（取决于用户需求）的全功能慢速回放服务器。
PWS-4500 系统由 5 个产品组成 – PWS-4500 多端口音视频存储单元（用作录制）、PWSK-4403 USB 控制面板（用作控制操作，带有飞梭转轮和慢动作控制杆）、PWS-100PR1 制作控制工作站（运行制作应用软件的工作站）、PWS-100MG1 媒体网关工作站（传输文件的工作站）和 PWS-110CM1（内容管理工作站）。另外，还有几个需要根据用户需求安装的选板和软件。
此外，预装 Window 10 Embedded 8 和 8.1 的 PC 运行应用软件，即 PWA-RCT1 录制控制软件，可从 PC 触发录制/停止/播放/传输文件，增加了 PWS-4500 操作的灵活性，使其成为易于使用的多端口 4K/高清制作录像机，用于更广泛的制作用途。
凭借 V2.2 和 V2.3 软件版本更新（2017 年 6 月推出），PWS-4500 已具有以下增强特性/功能。
2.2 版软件
- 借助 BPU-4800 的 Share Play 功能，支持高达 4K 8 倍及高清 16 倍慢动作回放。
- 借助 BPU-4800 的 Share Play 功能，支持高达 4K 8 倍及高清 16 倍慢动作回放。
- 可应用于 4K S-Log3 和 4K HLG（混合对数伽玛）信号。
- 添加了快速名称模式作为新的 GUI，以便加速剪辑命名
- 适用于 ODA Gen2 系统的帧追踪传输
2.3 版软件
- 可为与 PWS-110CM1 内容管理工作站配合工作的转播车提供元数据工作流
- 额外支持优化 HDR 制作的 XAVC 编码 HD S-Log3、HD HLG 和 4K/高清 PQ（感应量化）
* Avid 和 DNxHD 是 Avid Technology, Inc. 或其附属公司在美国和/或其他国家/地区的商标或注册商标。
属性
带有 IP 接口的高级 4K/高清 XAVC 服务器
PWS-4500 是具有 IP 接口的 4K/高清 XAVC 服务器（需要 PWSK-4506F Networked Media Interface 板），与 BPU-4500 基带处理器单元共同实现 4K/高清的 IP 现场制作。
冗余电源
标准冗余电源能够实现操作的高可靠性。
支持 XAVC 视频格式、Avid DNxHD? 编解码选项和 Apple ProRes 编解码器选项*
该服务器支持高效的 XAVC 编解码器。在 4K 工作流程中，该单元能够生成可在非线性编辑系统 (NLE) 中进行轻松处理的 4K XAVC MXF 文件。
*Avid 和 DNxHD 是 Avid Technology, Inc. 或其附属公司在美国和/或其他国家/地区的商标或注册商标。
HFR 支持高清 8 倍速慢动作和 4K 2 倍速慢动作*
使用 HDC-4300 系统摄像机以 3 倍或 8 倍速慢动作和以 4K 2 倍速进行高清 HFR（高帧率）录制，或使用 PMW-F55 以 4 倍或 6 倍速进行高清录制，使用 F65 以 4K 2 倍速进行录制。
* 执行 4 倍/6 倍/8 倍速慢动作录制需要 PWSL-HF45 HFR 软件。
大内存容量
PWS-4500 标配 2TB 存储容量，并提供增加 2TB 存储选项至 8TB 的选项，即 PWSK-4401 内部存储阵列。
具有大额容量的录像机
使用 PWA-RCT1 录制控制软件对 PWS-4500 进行简单而直观的控制，该软件可以从 PC 上触发录制/停止/播放/文件传输，增加了 PWS-4500 的操作灵活性，使其可用作多端口 4K/高清录像机。
通过 10G 网络实现文件共享功能 (Share Play)
文件可在使用 10G 网络的服务器 (PWS-4500) 间查看和共享，而不必在服务器间实际迁移文件，从而实现更高效的工作流程。
灵活的输入输出配置
4 通道 4K 和 QFHD
8 通道高清（1080 或 720）
重要提示： 需要安装两个 PWSK-4504 SDI 接口板来扩展端口数量。4K 功能需要 PWSL-HR45 软件选项。
高效 XAVC 视频格式和 Avid DNxHD? 编解码器选项
该服务器支持非常高效的 XAVC 编解码器。在 4K 工作流程中，该单元能够生成可在非线性编辑系统 (NLE) 中进行轻松处理的 4K XAVC MXF 文件。
*Avid 和 DNxHD 是 Avid Technology, Inc. 或其附属公司在美国和/或其他国家/地区的商标或注册商标。
同步进行 4K 和高清录制
PWS-4500 可同步录制 4K 和高清视频，您可选择使用高清作为代理。
在 XAVC 和 XDCAM MPEG2 MXF 文件之间轻松进行转码*
PWS-4500 与 PWS-100MG1 媒体网关工作站协作，能将 XAVC MXF 转码为 XDCAM MPEG2 MXF，或从 XDCAM MPEG2 MXF 进行转码，以便访问存储在 USB 硬盘、Optical Disc Archive 和 SxS 卡中的媒体。
* 需要 PWA-MGW1B 视频转码软件。
支持各种介质
支持的介质包括 HDD、Optical Disc Archive、SxS 卡和专业光盘。
规格
一般信息XDCAMTM，MPEG HD（.mxf）
XAVC、Avid DNxHD?、Apple ProRes
电源要求
100 V 至 127 V AC / 200 V 至 240 V AC
工作温度
5°C 至 40°C（41°F 至 104°F）
储存温度
?20°C 至 +60°C（?4°F 至 +140°F）
重量
22 kg (48 lb 8 oz)（安装所有选项）
视频（422 格式）采样频率
Y： 74.25 MHz，Pb/Pr： 37.125 MHz
压缩
XAVC、Avid DNxHD?、Apple ProRes

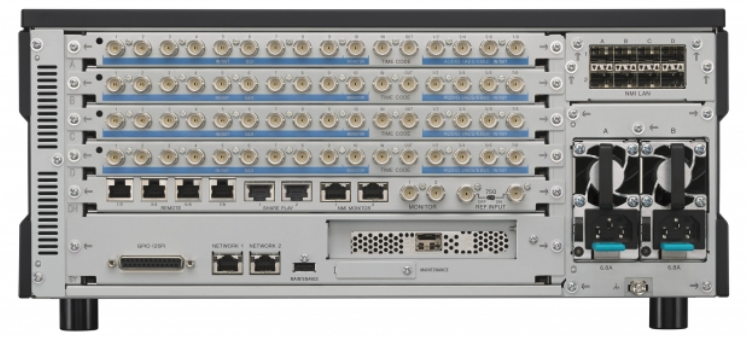

I/O 接口（选中编码器模式时，每块板）SDI 输入（1 至 4）
BNC (x4)
HD SDI (1.485 Gbps) SMPTE ST 292-1/BTA-S004B 相符
3G SDI (2.97 GHz) SMPTE ST 424 Level A、B
SDI 输出（输入监视器 5 至 8）
BNC (x4)
HD SDI (1.485 Gbps)、3G SDI (2.97 GHz)
不符合 SDI 信号标准，只能用于输入信号监视器应用。
监视器
BNC (x2)
HD SDI (1.485 Gbps) SMPTE ST 292-1/BTA-S004B 相符
时间码输入
BNC (x1) 0.5 至 5 Vpp、10 kΩ
时间码输出
BNC (x1) 1.5 Vpp、低阻抗
数字音频 (AES/EBU) 输入
BNC (x4) CH 1/2 至 CH 7/8、AES/EBU 格式、不平衡
连接设备以用于 AES/EBU 信号输入/输出时，请使用长度小于 300 米（约 984 英尺）的电缆。
I/O 接口（选中解码器模式时，每块板）SDI 输出（1 至 8）
BNC (x8)
HD SDI (1.485 Gbps) SMPTE ST 292-1/BTA-S004B 相符
3G SDI (2.97 GHz) SMPTE ST 424 Level A、B
SDI 输出（监视器）
BNC (x2)
HD SDI (1.485 Gbps) SMPTE ST 292-1/BTA-S004B 相符
时间码输出
BNC (x1) 1.5 Vpp、低阻抗
数字音频 (AES/EBU)
输出 BNC (x4)、CH 1/2 至 CH 7/8、AES/EBU 格式、不平衡
文件共享
SHARE PLAY 1 至 2 RJ-45 (x2) 网络接口 10G 铜缆
监控
NMI 监视器 1 至 2： RJ-45 (x2) 网络接口 1G 铜缆
监视器： HD SDI (1.485 Gbps) SMPTE ST 292-1/BTA-S004B 相符
参考： 参考输入
BNC (x2) 包括 1 个环通、75Ω 终端开关
高清（三电平同步）、标清（黑脉冲）
NTSC： 0.286 Vpp、75 Ω、PAL： 0.3 Vpp、75 Ω
远程控制
REMOTE1/2 至 REMOTE7/8： RJ-45 (x4)
GPIO (25P)： 25 针 D-Sub，母 (x1)
网络 1 至 2： RJ-45 (x2)、1000BASE-T
维护： USB (x1)
网络： SFP+ (x1) 10GBASE-SR/LR（插卡）*1 *2
标准配件
操作指南 (1)、安装手册 (1)、操作手册 (CD-ROM 1)、电缆： RJ45-DSUB (4)
注*1
与设备连接的网卡（Intel 以太网融合网络适配器 X520-DA1）
