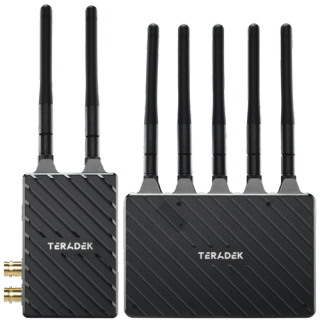

BOLT 4K LT
4K HDR 无线视频系统
Bolt 4K 是一款符合广播级超高清电
视节目制作流程,实现真正4K HDR
视频无损、零延迟无线传输系统。
Bolt 4K 拥有令人难以置信的图像质量、全新的无
线功能、强大的软件工具和无与伦比的可靠性,成
为视频监控全新解决方案范例。专利无线技术确保
极端环境条件下,大范围可靠地传输低延迟、高品
质图像。智能手机管理应用简化操作。整个Bolt 4K
系列相互兼容。
主要功能
输出格式转换
4Kp30信号通过HDMI上输出,但缩放到
1080p30并通过SDI输出。从Bolt 4K XT设备接
收的4Kp60信号缩放到1080p60,通过HDMI和
SDI输出
HDR视频传输
Bolt 4K LT支持10 bit 4:2:2 1080p60 HDR实时
传输。
频谱分析
Bolt 4K LT内置频谱分析仪,检测使用区域的通道状态,确定可避免干扰,适合使用的频率。
通道选择
Bolt 4K LT拥有13个认证的40MHZ通道,允许手
动选择5GHz通道,以避免干扰或遵守当地的无
线电管理。
通道加密
采用AES-256加密和RSA-1024密钥配对技术结
合,可确保没有人可以解密视频或未经授权的接
收器非法接入系统。
元数据
Bolt 4K LT支持传输摄像机的时间码、开始/停
止标志和其它辅助数据等元数据。
3D LUTs
Bolt 4K LT可在接收端使用自定义3D LUTs文件
或使用预置LUTs文件,监看想要的画面呈现。
内置OLED显示
可显示或选择通道频率,实现简易配置。
外置天线
发射器/接收器均安装外置天线。
多播支持
Bolt 4K LT单个发射器可以同时发送到6个接收
器,不降低图像质量和可靠性。
iOS智能管理
智能手机管理 Bolt 4K LT参数,实现远程快速配
对、通道干扰监控、频率设置等操作。
安装选项
集成多个安装选项,确保快速装配设备。
电源选项
Bolt 4K LT为发射器和接收器提供集成的直通
电源选项。配置 Gold 或 V 型电池挂板。
安全承诺
重视产品安全,符合 FCC 认证,可在世界范围
内合法使用。
产品规格 Bolt 4K L T 750/1500
视频输入
TX:3G-SDI SMPTE 424M 标准 / 75 Ω (BNC x 1) 1 x HDMI 1.4b Type-A 插座
视频输出
TX:3G-SDI SMPTE 424M 标准 / 75 Ω (BNC x 1) RX:3G-SDI SMPTE 424M 标准 / 75 Ω (BNC x 1) 1 x HDMI 1.4b Type-A 插座
支持分辨率
4Kp23.98/24/25/29.97/30 (HDMI only) 1080p23.98/24/25/29.97/30/50/59.94/60 1080psf23.98/24/25/29.97/30 1080i50/59.94/60 720p50/59.94/60 480p50 576p59.94/60 480i(NTSC)/576i(PAL)
SDI辅助数据支持
支持传输来自大多数摄像机厂商的元数据,时间码和开始/停止标志。
彩色取样
SDI: YCbCr 4:2:2, 10-bit/ HDMI: RGB 4:4:4, 8-bit
视频格式转换支持
RX:否 (4Kp30信号在HDMI上输出,但缩放到1080p30并通过SDI输出。从Bolt 4K XT设备接收的4Kp60信号缩放到1080p60,并通过HDMI和SDI输出)
天线
TX:2个外置2dBi天线 RX:5个外置2dBi天线
无线
非DFS频率:5.190 ~ 5.230 GHz 和 5.755 ~ 5.795 GHz DFS频率:5.270 ~ 5.670 GHz
传输范围
视距传输 750ft(225米)/1500ft(450米)
RF功率
TX:19 dbm EIRP(2个外置2dBi天线)(发射功率<80mW) RX:17 dbm EIRP(1个外置2dBi天线)(发射功率<51mW)
单播多播
TX:一个发射器可连接多达 6 个接收器 RX:每个接收器最多可匹配 6 个发射器
噪声干扰抑制
可与Wi-Fi、5GHz无绳电话共存 同一场合最多使用 6 套图传
尺寸
TX:60 x 103 x 33mm RX: 122 x 94 x 27mm
重量
TX:7.3oz (206g) RX:10.3oz(292g) ; TX:8oz (226g) RX:13.3z(299)
安装
带有1/4"x20 和M3安装孔的多个安装选项
