UltraRP2是一款基于嵌入式架构的纯硬件处理的录放一体机，它支持“2录2放”共4个通道同时、独立工作，通过简单的操作，UltraRP2即可完成素材导入、挑选、打点编辑、列表播出、可编辑的延时播、实时精彩回放等丰富的播放功能。每个录制通道均支持

3G/HD/SD-SDI的输入及带ReClocking的环出，每个播放通道均支持2个独立的3G/HD/SD-SDI输出接口，还支持CVBS输入、HDMI输入、模拟/AES音频输入和输出、LTC输入和输出、Ref输入和输出、GPIO、RS422、USB 3.0等接口。

它支持ProRes、Mpeg2等常用格式的硬件编码和解码，兼容周边各类设备和软件；文件存储位置既支持本地热插拔SSD，也支持外挂NAS存储，还支持USB外设；支持本地按键、工作站（键盘+鼠标）、第三方遥控设备（Jog/Shuttle面板等）多种操作方式。

UltraRP2基于成熟的硬件体系架构，全硬件实现录制、播放和视音频处理工作，拒绝病毒和后门，全力保障您7×24小时的稳定工作要求，标配主备进口电源模块，支持录制断电保护，非常适用于演播室、转播车环境中的节目播出、节目录制、垫片播出、延时

播出以及素材上载、节目收录等应用场景。

1 功能亮点

1.1 2录2放，4个通道同时、独立工作

l 2路3G/HD/SD-SDI录制，其中1路可兼容CVBS，1路与HDMI输入复选，每路输入均支持带ReClocking的环出

l 2通道3G/HD/SD-SDI播放，每通道输出均配备2个输出接口（双BNC内容相同）

1.2 丰富的周边接口

l 模拟音频输入和输出

l AES音频输入和输出

l LTC输入和输出

l Ref输入和输出，支持Ref自发生

l 支持GPI/O、RS-422、LAN口

l 支持USB 3.0接口

1.3 全硬件体系架构，多重稳定保障

l 全硬件体系架构，硬件编码、硬件解码、硬件处理，给您提供7×24小时稳定工作平台

l 支持录制文件断电保护，即使异常断电或硬盘异常拔下，也可保障已录制文件正常使用

l 标配主备进口工业级电源模块

1.4 丰富的操作方式

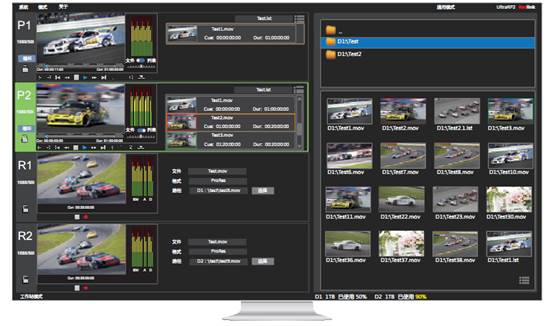

l 支持工作站控制模式，可以接入键盘、鼠标、显示器，方便播放文件的快速查找、文件列表的快速编辑等操作

l 支持本地按键控制方式，提供和传统录放机类似的操作方式

l 支持GPIO、RS-422等标准控制协议，可被第三方主机或“Jog/Shuttle遥控面板”控制

n UltraRP2为您提供传统录放机模式的按键操控方式，让您无须适应，就能快速上手操作

n 当您不进行文件列表编辑时，只使用本地按键也可以完成相应的播放、录制操作，无需外接键盘、鼠标

n 本地面板的OLED液晶屏，可以完整及时的把信号状态、音频幅度、播放状态、录制状态、视频制式、编码格式、磁盘状态等信息展现给您

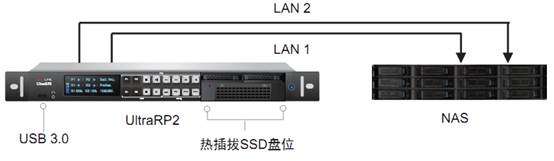

1.5 支持多种文件存储和管理方式

l 支持本地热插拔SSD

l 支持外挂第三方NAS存储

l 支持通过USB接口导入、导出素材

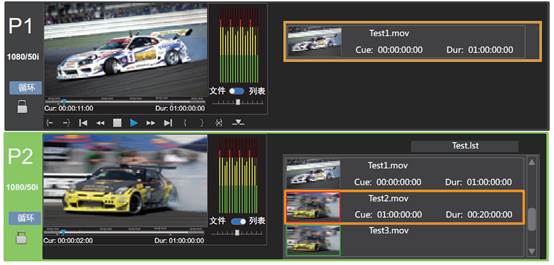

1.6 素材编辑和播放

l 支持文件列表的编辑和播放，可快速制作串联单或节目

l 集锦并进行播放

l 支持外来素材即插即播，非常适用于紧急播出

1.7 稳定的信号录制

l 支持“手动分段”功能，您可以在录制过程中一键将正在

l 录制的文件进行切片分段，便于录制内容快速应用

1.8 多种文件数据保护机制

l 提供文件保护功能，防止设备异常断电或录制过程中误操

l 作拔下SSD导致的录制文件无法使用

l 支持录制文件自动定时分段，确保已录制文件的安全性

1.9 良好的文件格式兼容性

l 支持Mpeg2、ProRes等格式的编码和解码，兼容各类周边设备和软件

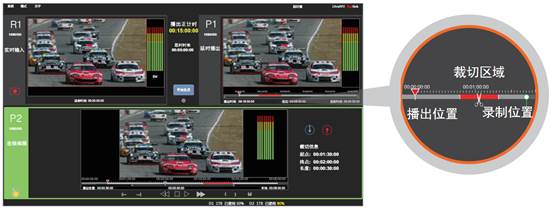

1.10 防止各种现场意外！——可编辑的延时播

l 支持输入信号延迟播放，延迟时间最长可达30分钟

l 可对延迟播放的内容进行迅速“裁切”操作，最大限度保留延时内容

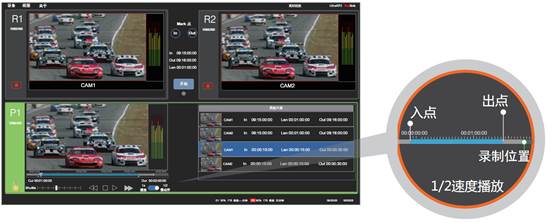

1.11 不会错过精彩瞬间！——支持双通道精彩内容实时回放，并可实现1/2倍速播放

l 支持对2个输入通道内容实时打点，快速完成精彩镜头找点和回放操作，播放速度可以在1/2倍速和正常速度之间实时切换

1.12 超紧凑、低功耗、低噪声

l 设备仅1RU高，节约部署空间

l 功耗仅42W、极静音，放在身边工作也没有负担

2 产品型号

2.1 UltraRP2-2000

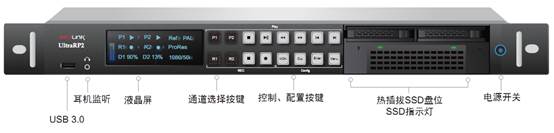

2.1.1 前面板

2.1.2 后面板

2.1.3 接口

l SDI输入

n 3G/HD/SD-SDI×2，BNC

n 第1路兼容CVBS

n 每路SDI输入均配备带Reclocking的环出

n 每路SDI支持内嵌8声道音频输入

l HDMI输入

n 1路HDMI，HDMI Type A

n 支持内嵌8声道音频

n 可配置为第2路输入

l SDI播放

n 3G/HD/SD-SDI × 4

n 共2个播出通道，每个播出通道配备2个内容相同的BNC接口

l 平衡模拟音频输入、输出

n 4声道输入、4声道输出，第1-2输入/输出为卡侬接口，第3-4输入/输出为从DB26接口引出的卡侬接口

l AES数字音频输入、输出

n 4声道输入，BNC × 2

n 4声道输出，BNC × 2

l 多画面HDMI输出

n HDMI×1，HDMI Type A

l 多画面SDI输出

n SDI ×1，BNC

l 前置耳机监听

n 2声道模拟音频，3.5mm插座

l REF

n REF In×1，Bi-Level 或 Tri-Level，BNC

n REF Out×1，支持环出或独立输出，BNC

l LTC

n LTC In×1，BNC

n LTC Out×1，输出内容为播出时码，BNC

l GPI/O

n 10组GPI/O，入出可配置，DB26

l RS-422

n RS-422×4 ，2组RJ45接口

l LAN

n LAN×2，100/1000 BASE-TX，RJ45

l USB

n 后置USB 2.0 ×2，用于接键鼠

n 前置USB 3.0 ×1，用于接USB存储设备

2.1.4 制式

l 录制

n 720×576/50i, 720×480/59.94i, 1920×1080/50i, 1920×1080/59.94i, 1920×1080/60i

l 多画面输出

n HDMI：1080/50p/59.94p

n SDI：1080/50i/59.94i, 1080/50p/59.94p

2.1.5 编码、解码

l Mpeg2 MXF

l ProRes（HQ，422，LT，Proxy） MOV

l Uncompressed PCM Audio MXF

l Uncompressed PCM Audio MOV

...

2.1.6 信号处理

l 视频帧同步处理

l 音频采样率转换

l 检测输入信号是否与REF In 同步

l 录制时信号丢失自动补黑场或自动启停录制

2.1.7 播放功能

l 支持文件播放

l 支持文件列表的编辑和播放

l 支持可编辑的延时播

l 支持精彩镜头实时回放

2.1.8 文件存储管理

l 本机前置2.5寸双硬盘插槽，支持热插拔SSD

l 支持挂载第三方NAS

l 支持外部USB存储设备（USB 3.0）

2.1.9 液晶屏

l 本机前置OLED液晶屏，支持显示设备状态和配置信息

2.1.10 控制

l 支持本机前置物理按键，对设备进行控制和配置

l 支持外接USB鼠标、键盘操作，对设备进行控制和配置

l 支持GPI受控，支持RS-422受控

2.1.11 电源、功耗

l 标配冗余电源（110-220 V，50-60 Hz）

l 功耗：42W

2.1.12 物理尺寸

l 435mm×45mm×265mm（标准1RU设备）

2.1.13 环境要求

l 工作温度：0-40℃

l 相对湿度：0-90%
